Un réducteur de filetage en laiton PG peut-il être utilisé dans un système à vide ?

Un réducteur de filetage en laiton PG peut-il être utilisé dans un système sous vide ?

En tant que fournisseur dédié de réducteurs de filetage en laiton PG, je suis souvent confronté à des demandes de clients concernant l'adéquation de nos produits à diverses applications, en particulier dans les systèmes sous vide. Ce blog vise à approfondir les aspects techniques et les considérations permettant de déterminer si un réducteur de filetage en laiton PG peut effectivement être utilisé dans un environnement sous vide.

Comprendre les systèmes de vide

Avant d'évaluer la compatibilité des réducteurs de filetage en laiton PG avec les systèmes à vide, il est essentiel de comprendre la nature des systèmes à vide eux-mêmes. Un système de vide est conçu pour créer et maintenir une pression inférieure à la pression atmosphérique ambiante. Ces systèmes sont largement utilisés dans des secteurs tels que la fabrication de semi-conducteurs, la recherche scientifique et l'emballage sous vide.

Les performances d'un système à vide dépendent de plusieurs facteurs, notamment le niveau de vide requis, le type de gaz ou de vapeur impliqué et les matériaux utilisés dans les composants du système. Les matériaux doivent être capables de résister à l'environnement à basse pression, de résister à la corrosion causée par les gaz ou les vapeurs et de fournir une étanchéité fiable pour empêcher les fuites d'air.

Propriétés des réducteurs de filetage PG en laiton

Le laiton est un matériau populaire pour la fabrication de réducteurs de filetage PG en raison de ses excellentes propriétés mécaniques et chimiques. Le laiton est un alliage composé principalement de cuivre et de zinc, et il offre plusieurs avantages :

1. Bonne usinabilité: Le laiton peut être facilement usiné dans des formes complexes, ce qui est crucial pour produire des réducteurs de filetage PG de précision. La capacité de créer des filetages précis garantit un ajustement et une étanchéité appropriés dans le système.
2. Résistance à la corrosion: Le laiton a une résistance relativement élevée à la corrosion, en particulier dans les environnements où le type de gaz ou de vapeur n'est pas très corrosif. Cette propriété permet de maintenir l’intégrité du réducteur dans le temps.
3. Conductivité thermique: Il possède une bonne conductivité thermique, ce qui peut être bénéfique dans certaines applications sous vide où le transfert de chaleur doit être géré.

Les filetages PG (Panzergewinde) sont des filetages métriques standardisés couramment utilisés dans les presse-étoupes et les connecteurs. Ils sont connus pour leur fiabilité et leur facilité d’installation. Le réducteur de filetage PG est utilisé pour connecter différentes tailles de tubes ou de composants avec des filetages PG.

Facteurs à prendre en compte pour la compatibilité du système de vide

Lorsque vous envisagez d'utiliser un réducteur de filetage en laiton PG dans un système sous vide, les facteurs suivants doivent être pris en compte :

1. Taux de fuite: Dans un système à vide, même une petite fuite peut affecter considérablement les performances. Les performances d’étanchéité du réducteur de filetage en laiton PG sont essentielles. La qualité des filetages et du mécanisme d'étanchéité (tels que les joints toriques) doit être assurée pour minimiser le taux de fuite. Un réducteur de filetage PG en laiton de haute qualité avec une installation appropriée peut atteindre un taux de fuite relativement faible, adapté à de nombreuses applications sous vide modéré.
2. Dégazage: Le dégazage fait référence à la libération de gaz de la surface du matériau sous vide. Le laiton peut présenter un certain niveau de dégazage, ce qui peut contaminer l'environnement sous vide. Pour les applications sous vide poussé, le taux de dégazage du matériau en laiton doit être soigneusement évalué. Des traitements ou revêtements spéciaux peuvent être appliqués pour réduire le taux de dégazage.
3. Pression nominale: Le réducteur de filetage en laiton PG doit être capable de résister à la différence de pression entre le côté vide et le côté ambiant. La pression nominale du réducteur doit être vérifiée par rapport à la pression de fonctionnement du système de vide. Si la pression nominale est trop basse, le réducteur peut subir une déformation ou une défaillance, entraînant une fuite du système.
4. Compatibilité chimique: Les gaz ou vapeurs présents dans le système de vide peuvent réagir avec le matériau en laiton. Par exemple, si le système contient certains gaz acides, le laiton peut se corroder avec le temps. Il est nécessaire d'analyser la composition chimique des gaz ou des vapeurs et de s'assurer de la compatibilité chimique du laiton avec eux.

Applications dans différents niveaux de vide

1. Vide grossier (1 - 1000 mbar): Dans les applications sous vide grossier, les exigences en matière de taux de fuite et de dégazage sont relativement faibles. Les réducteurs de filetage PG en laiton peuvent être un choix approprié en raison de leurs bonnes propriétés mécaniques et de leur facilité d'installation. Ils peuvent être utilisés dans les pompes à vide, les machines d’emballage sous vide et certaines configurations simples de vide de laboratoire.
2. Vide moyen (10⁻³ - 1 mbar): Aux niveaux de vide moyens, les exigences en matière de contrôle des fuites et des dégazages deviennent plus strictes. Bien que les réducteurs de filetage en laiton PG puissent toujours être utilisés, des mesures supplémentaires peuvent être nécessaires. Par exemple, utiliser des matériaux d'étanchéité de haute qualité et effectuer des traitements de surface appropriés pour réduire les dégazages.
3. Vide poussé (10⁻⁸ - 10⁻³ mbar) et ultra-vide poussé (< 10⁻⁸ mbar): Dans les applications sous vide poussé et ultra poussé, les exigences en matière de dégazage et de fuite sont extrêmement strictes. Les réducteurs de filetage PG en laiton ne sont généralement pas recommandés en raison de leur taux de dégazage relativement élevé. Cependant, dans certains cas où la présence de certains niveaux de contamination du laiton est acceptable et avec une modification appropriée de la surface et des mesures d'étanchéité strictes, ils peuvent être utilisés avec prudence.

Produits connexes

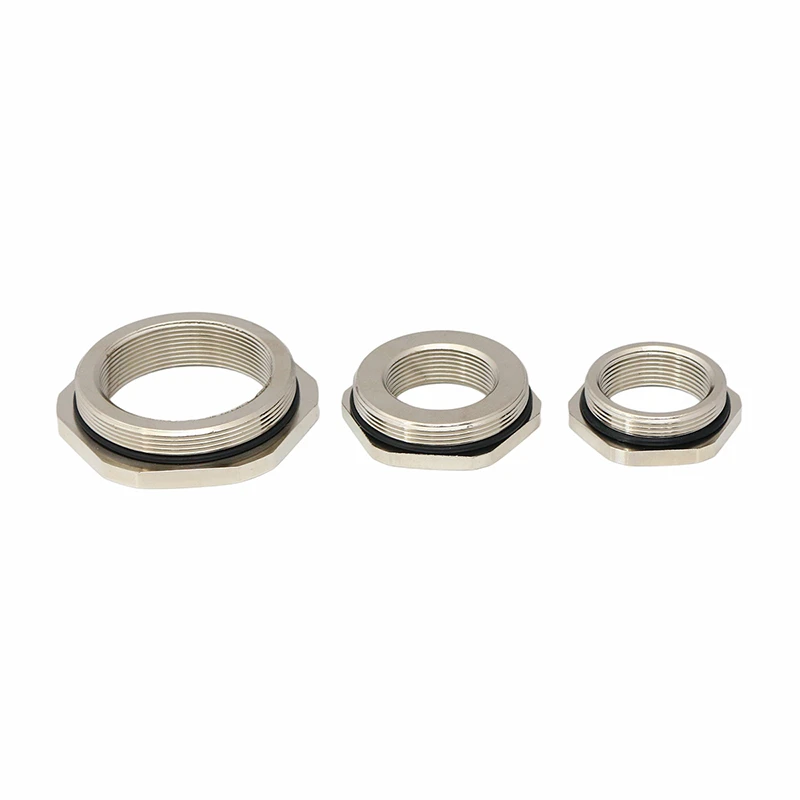

En plus des réducteurs de filetage en laiton PG, nous proposons également une gamme de produits connexes qui peuvent être utiles dans les systèmes de vide ou d'autres applications. Par exemple, lePresse-étoupe long PGfournit une longueur de filetage plus étendue pour une meilleure étanchéité et une meilleure flexibilité d'installation. NotreRéducteur de filetage métrique en laitonconvient aux applications où des filetages métriques sont requis. Et leFiletage métrique de presse-étoupe multi-trouspeut être utilisé pour plusieurs installations de câbles ou de tubes.

Conclusion et appel à l'action

En conclusion, un réducteur de filetage en laiton PG peut être utilisé dans un système sous vide, en particulier dans les applications sous vide grossier et moyen, à condition que les facteurs tels que le taux de fuite, le dégazage, la pression nominale et la compatibilité chimique soient soigneusement pris en compte. Notre société possède une vaste expérience dans la fabrication de réducteurs de filetage PG en laiton de haute qualité et de produits connexes. Si vous êtes intéressé par nos produits ou si vous avez des questions sur leur adéquation à votre système de vide spécifique, nous vous encourageons à nous contacter pour une discussion détaillée. Nous nous engageons à vous fournir les meilleures solutions et des produits de haute qualité pour répondre à vos besoins.

Références

• "Manuel de technologie du vide", édité par O'Hanlon, JF
• "Matériaux pour systèmes à vide", publié par l'American Vacuum Society.
